Kad klienti mums jautā par LED gaismas joslas vai papildu apgaismojuma komplekta uzstādīšanu, viens no biežāk uzdotajiem jautājumiem ir: „Kā pārliecināties, ka mani lukturi ir likumīgi uz ceļa?”

Eiropā (un daudzās ārpuseiropas valstīs, piemēram, Kanādā, Austrālijā, Jaunzēlandē vai Japānā) transportlīdzekļa apgaismojumam visa transportlīdzekļa tipa apstiprināšanas procesā ir jāatbilst ANO EEK Noteikumu Nr. 48 (UNECE Reg 48) prasībām.

Šie noteikumi precīzi nosaka, kāds apgaismojums rūpnīcā jāuzstāda un kādā vietā. Papildu tālo lukturu gadījumā UNECE Reg 48 pieļauj divu papildu luktura pāru uzstādīšanu – papildus obligātajam tālo lukturu pārim. Tāpēc automobiļu ražotāji dažkārt rūpnīcā uzstāda papildu prožektorus kā oriģinālā aprīkojuma elementu.

Tomēr būtiskākais ir tas, ka pēc tam, kad transportlīdzeklis atstāj rūpnīcu un nonāk salonā, stājas spēkā nacionālie noteikumi – un šeit parādās zināma brīvība.

Kā nacionālie noteikumi atšķiras no UNECE Reg 48?

Zviedrija: Nav lukturu skaita ierobežojuma un nav spilgtuma ierobežojumu. Tas izriet no Zviedrijas varas iestāžu rīcības septiņdesmitajos gados, kad pieauga bojāgājušo skaits sliktas redzamības dēļ lauku ceļos. Papildu apgaismojums joprojām glābj dzīvības – īpaši sadursmes ar alņiem gadījumos.

Apvienotā Karaliste: Tiek piemēroti RVLR noteikumi (Road Vehicle Lighting Regulations), ar kuriem inspektori vadās gada tehniskās apskates (MOT) laikā. Tie pieļauj jebkādu skaitu papildu galveno lukturu bez maksimālā intensitātes ierobežojuma.

Somija: Atļauta papildu lukturu uzstādīšana, tostarp viena pa transportlīdzekļa simetrijas asi – taču visu tālo lukturu kopējam spilgtumam jāiekļaujas noteiktās robežās.

Francija: Code de la route pieļauj divu vai četru tālo lukturu uzstādīšanu. Nav nekāda maksimālā intensitātes ierobežojuma.

Polija, Šveice, Vācija, Austrija u.c.: Daudzas valstis saskaņo savus nacionālos tiesību aktus ar UNECE Reg 48, kas nozīmē, ka papildu lukturi jāuzstāda pa pāriem, un visu lukturu kopējam intensitātei jāiekļaujas noteiktās robežās.

Ko nozīmē E-mark zīme uz LED gaismas joslas?

Ja LED gaismas joslai ir E-mark marķējums, tas nozīmē, ka lukturs ir pārbaudīts un sertificēts saskaņā ar ANO EEK noteikumiem. Sertifikācija apliecina stingru standartu ievērošanu attiecībā uz:

• gaismas stara formu,
• gaismas intensitāti,
• izturību un noturību pret vides iedarbību,
• elektrisko drošību.

Tipiskais marķējums izskatās, piemēram, šādi: E9 aplī ar burtiem A, B vai RA. Cipars norāda sertifikātu izdevušo valsti – E9 apzīmē Spāniju, vienu no vairākām pilnvarotajām sertificēšanas iestādēm ANO EEK sistēmā.

Papildu marķējumi uz izstrādājuma sniedz būtisku informāciju:

• PL – lukturim ir plastikāta lēca, kas ir izgājusi skrāpējumizturības, caurspīdīguma saglabāšanas un UV starojuma izturības testus.
• HR – lukturs ir homologēts kā B klases lukturis. Viena burta R apzīmē A klasi.
• Noteikumu numuri – piem., R149, R148, R112, R7 – norāda konkrētos ANO EEK noteikumus, uz kuru pamata izstrādājums ir saņēmis sertifikātu. Katram sertificētajam lukturim ir unikāls sertifikāta numurs, kas kontroles iestādēm ļauj pārbaudīt dokumentāciju.

E-mark sertifikāti ir pieejami lejupielādei Lazer Lamps izstrādājumu lapu sadaļā „Downloads”. Nodrošinām sertifikāta pirmās trīs lapas – pilnu pārskatu var saņemt pēc pieprasījuma.

Atsauces vērtības un Flash-to-Dim tehnoloģija

Katram apstiprinātajam tālajam lukturim ir atsauces numurs (reference mark). Tas atbilst maksimālajam virsotnes gaismas intensitātei, kas mērīta no 25 metru attāluma. Tā mērķis ir nodrošināt, ka visu transportlīdzekļa tālo lukturu kopējā jauda nepārsniedz pieļaujamās robežas.

Daudzās Eiropas valstīs maksimālā kopējā atsauces vērtība ir 100, ietverot gan rūpnīcas lukturus, gan visus papildu lukturus. Piemērs:

• Rūpnīcas lukturiem ir atsauces vērtība 20 katram → kopā 40
• Papildu lukturiem paliek 60 punktu
• Tātad var uzstādīt četrus palīglukturus ar atsauces vērtību 15 katram → kopā 100

Lazer Lamps mēs projektējam savus lukturus tā, lai tiem būtu salīdzinoši zemas virsotnes atsauces vērtības. To panākam ar platāku un vienmērīgāku gaismas sadalījumu – tā vietā, lai visu intensitāti koncentrētu šaurā stara centrā, mūsu lukturi apgaismo ceļu plašāk un vienmērīgāk.

Turklāt daudziem Lazer izstrādājumiem ir divkāršs jaudas līmenis:

• Ceļa režīms (zemāka jauda, homologēts braukšanai uz ceļa)
• Boost režīms (augstāka jauda, bezceļa apstākļiem vai valstīs bez intensitātes ierobežojumiem)

Jaunākie izstrādājumi – piemēram, Glide un Sentinel PL2 – ir aprīkoti ar inovatīvo Flash-to-Dim tehnoloģiju, kas ļauj ērti pārslēgties starp režīmiem braukšanas laikā. Homologācijas laikā lukturs tiek testēts ceļa režīmā, kas ļauj sasniegt zemāku atsauces vērtību un saņemt sertifikātu.

Vadītājiem, kas brauc valstīs ar stingrākiem noteikumiem, jāizmanto ceļa režīms. Bezceļā vai valstīs bez intensitātes ierobežojumiem (AK, Norvēģija, Zviedrija) var aktivēt Boost Mode maksimālas redzamības nodrošināšanai.

Kas ir divkāršais E-mark?

Dažām LED gaismas joslām ir t.s. divkāršais E-mark (double E-mark). Tas notiek tad, kad joslā ietilpst divi iekšēji patstāvīgi LED moduļi, no kuriem katrs ir sertificēts kā neatkarīgs tālais lukturs. Lai gan izstrādājums izskatās kā viens vesels, iekšēji tas darbojas kā divi neatkarīgi, sertificēti apgaismojuma elementi.

Piemērs: Linear-18

Gaismas josla Linear-18 ir sadalīta kreisajā un labajā daļā – identiskās, taču sertificētas kā divi atsevišķi apgaismojuma moduļi. Ieslēdzot abi segmenti spīd vienlaicīgi. Šāds sertifikācijas veids ļauj maksimāli izmantot izstrādājuma veiktspēju, vienlaikus saglabājot atbilstību noteikumiem.

Piemērs: Glide

Glide ir vēl viena josla ar divkāršo E-mark, taču ar nedaudz atšķirīgu konfigurāciju. Kreisās puses stars atšķiras no labās puses, jo luktura centrālajā daļā atrodas punktveida reflektori (spot), kas paredzēti lielam attālumam, bet sānu reflektori rada platu staru. Šāda asimetriska stara forma nozīmē, ka kreisā un labā daļa tiek sertificētas atsevišķi. Kopā tās sasniedz atsauces vērtību 12,5, kas ļauj iegūt divkāršo E-mark.

Kāpēc Glide jumta podiem ir vienkāršais E-mark?

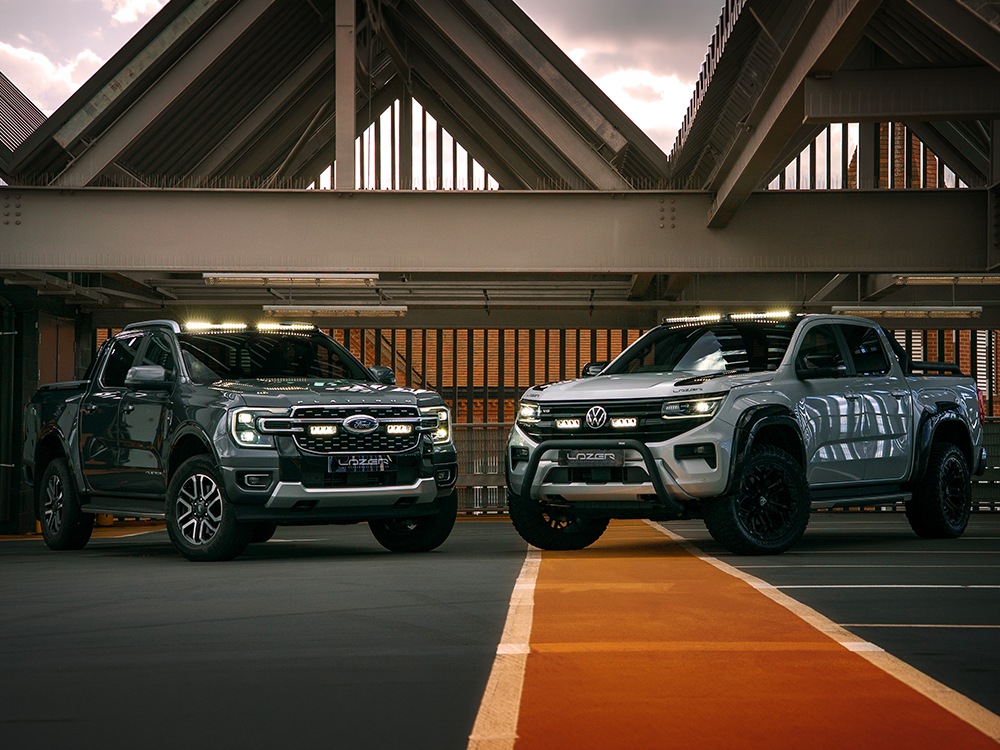

Kad Glide gaismas joslas tiek integrētas jumta podos – piem., VW Amarokam vai Ford Rangerim/Ranger Raptoram – sertifikācija mainās. UNECE Reg 48 pieļauj tikai četrus papildu tālos lukturus. Josla ar divkāršo E-mark tiek skaitīta kā divi lukturi. Ja uz jumta tiktu uzstādītas divas joslas ar divkāršo E-mark, limits tiktu izsmelts – kas liegtu vienlaikus uzstādīt reste komplektu.

Tāpēc Glide, ko izmanto jumta podos, tiek no jauna sertificēts kā lukturs ar vienkāršo E-mark. Mainītais homologācijas numurs ir redzams uz poda ieliktņa un uz etiķetes lukturu apakšpusē.

Tālo lukturu klases: A, B un RA

ANO EEK noteikumi klasificē tālos lukturus trīs kategorijās:

• B klase – augstas jaudas reflektori, kas papildina rūpnīcas tālos lukturus. Lielākā daļa uzlaboto Lazer Lamps LED gaismas joslu ir sertificētas tieši šajā klasē. Tās uz lēcas apzīmētas ar burtiem HR.
• RA klase – papildinošie reflektori, kas ieviesti ar Noteikumu 48 2024. gada septembra atjauninājumu. Var izmantot tikai kopā ar A vai B klases lukturiem. Zemākas intensitātes dēļ tiem ir arī zemākas atsauces vērtības.
• A klase – zemākas jaudas reflektori, kas neatbilst B klasei nepieciešamajiem sliekšņiem. Apzīmēti ar burtu R. Piemērs ir Lazer Lamps lukturs ST2.

Kopsavilkums: kā nodrošināt LED joslu un palīglukturu likumību

Ceļu apgaismojuma noteikumu izprašana var šķist sarežģīta, taču marķējumi uz izstrādājumiem sniedz skaidrus atbilstības tiesību aktiem pierādījumus.

Lai uzstādīšana būtu likumīga, vienmēr ir vērts pārbaudīt:

• vai lukturim ir derīgs E-mark sertifikāts,
• vai tiek izmantota atbilstoša tālo lukturu klase,
• vai uzstādīto palīglukturu skaits nepārsniedz pieļaujamo limitu,
• vai kopējā atsauces vērtība iekļaujas noteikumos noteiktajās robežās.

Izvēloties pareizi sertificētus izstrādājumus un uzstādot tos saskaņā ar noteikumiem, varat pilnībā izmantot augstas veiktspējas LED apgaismojuma priekšrocības – nepakļaujot sevi juridiskām problēmām.

BUJ

Vai LED gaismas joslas ir likumīgas ES? Jā, LED gaismas joslas var būt likumīgas – ar nosacījumu, ka tās atbilst nacionālajiem apgaismojuma noteikumiem. Valstīs ar stingrākajiem noteikumiem (Vācijā, Šveicē, Polijā un citās ES valstīs, kas piemēro UNECE Reg 48), lukturiem ir jābūt: ar E-mark sertifikātu, pieslēgtiem tā, lai tie darbotos tikai kopā ar tālajiem lukturiem, nepārsniedzot atsauces vērtību robežas un uzstādītiem pa pāriem (ne vairāk kā divi papildu pāri, t.i., 6 lukturi kopā ar rūpnīcas lukturiem).

Ko nozīmē E-mark uz LED lukturiem? E-mark apliecina, ka izstrādājums ir izgājis testēšanu un sertifikāciju saskaņā ar ANO EEK noteikumiem attiecībā uz tālajiem lukturiem. Cipars pie E-mark norāda sertifikātu izdevušo valsti. Uzmanību: CE zīme ir pavisam kas cits – tā ir tikai ražotāja deklarācija par izstrādājuma drošību pārdošanai un nav juridiskas nozīmes ceļu satiksmes kontekstā.

Kāda ir atšķirība starp A, B un RA klasi? B klase ir augstas jaudas reflektori tālo lukturu papildināšanai. RA klase ir papildinošie reflektori, kas tiek izmantoti tikai kopā ar citiem lukturiem – jaunums no 2024. gada septembra. A klase ir zemākas jaudas lukturi, kas neatbilst B klases sliekšņiem.

Cik papildu tālo lukturu var uzstādīt Eiropā? Saskaņā ar UNECE Reg 48 ir pieļaujami četri papildu A vai B klases lukturi vai četri RA klases lukturi, kas darbojas kopā ar rūpnīcas tālajiem lukturiem. Jāņem vērā arī kopējā atsauces vērtība.

Vai jumtā uzstādītās LED gaismas joslas ir likumīgas Eiropā? Jā – ar nosacījumu, ka tās atbilst ANO EEK noteikumiem. Taču tām jāievēro četru papildu lukturu limits un atsauces vērtība līdz 100. Tāpēc dažas jumta sistēmas (piemēram, Lazer podi VW Amarokam un Ford Rangerim) tiek sertificētas ar vienkāršo E-mark, lai ļautu vienlaikus uzstādīt reste komplektu.

Kur var pārbaudīt LED joslas sertifikāciju? Sertificētiem lukturiem uz lēcas vai korpusa ir E-mark un sertifikāta numurs. Dokumentāciju var verificēt, pārbaudot E-mark uz izstrādājuma, meklējot sertifikāta numuru vai lejupielādējot dokumentus no ražotāja tīmekļa vietnes (sadaļā „Downloads” Lazer Lamps izstrādājumu kartēs).
